作为全球领先的配电产品供应商之一，亨斯迈可以提供全系列中低压配
电产品、系统和解决方案。这些产品广泛应用于城市和电网、工业应用
以及基础设施，对于可靠、高效、稳定供电来说至关重要。
|
型号名称 |
CDD_200/3-90k |
CDD-400/3~150k |
|
|
配电参数 |
进线断路器额定电流 |
500A |
800A |
|
出线路数 |
3(重合闸漏电保护) |
3(重合闸漏电保护) |
|
|
IGBT性能指标 |
额定电流 |
138A |
228A |
|
最大不平衡补偿电流 |
45A |
75A |
|
|
三相平衡补偿能力 |
不平衡< 5% |
|
|
|
无功补偿范围 |
从-1~1可调 |
|
|
|
最大无功补偿容量 |
90Kvar |
150Kvar |
|
|
无功补偿率 |
>99% |
||
|
响应时间 |
<15ms |
||
|
保护功能 |
过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护、防雷双重保护、固定电容组过流 保护等 |
||
|
通讯监控能力 |
显示内容 |
电压、电流、频率、功率因素、运行温度、单元工作状态等实时运行信息 |
|
|
单元通讯接口 |
RS485/CAN/ 网口 |
||
|
通讯协议 |
Modbus协议、电总协议 |
||
|
远程通讯方式 |
GSM/GPRS (或有线 LAN) |
||
|
远程通讯协议 |
Q/GDW 376.1及其扩展通信协议 |
||
|
机械特性 |
尺寸 |
W1300xD660xH1000 |
W1500xD650xH1100 |
|
颜色 |
不锈钢本色 |
||
|
重量 |
190KG |
260KG j |
|
|
安装方式 |
变压器台架吊装 |
||
|
环境要求 |
运行温度 |
-10〜55摄氏度 |
|
|
海拨高度 |
< 1500m,1500米以上按照GB/T3859.2请降额使用 |
||
|
IP等级 |
IP44 |
||
|
抗震能力 |
8级 |
||
我国城乡居民和商业配电网中主干线供电方式为三相四线，分支线供电方式为单相,三相供电的混合模式。配电变压器均采用三相变压器，低压配电网中三相负荷与单相负荷共存，但居民家庭用电是以单相负荷为主，并且在规划设计阶段已将单相负荷均衡的分配到三相系统。近年来，随着社会经济建设及农村多种经济模式的飞速发展，农村用电结构及用电量也发生了较大变化，农村用电负荷大幅增加，小加工厂多，昼夜变化大，负荷特性复杂多变，农用配变数量越来越多，三相有功不平衡、功率因数低、电压质量不合格三方面问题已日益凸显，解决供电网电能质量是农村电网规划和建设的主要任务之一。

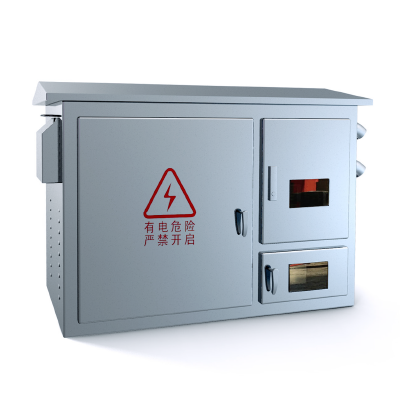

本产品由亨斯迈(杭州)电力科技有限公司针对以上存在的电能质量问题，研制出一款专用于此类用电环境中的智能型综合配电箱，适用于国家电网公司供电区域内交流频率50HZ,额定电压为400V及以下农村电网、城市电网中，安装于容量为500KV及以下变压器端，具有计量、状态监测、环境监测、负荷管理、控制、通讯、保护、电能分配、静止无功补偿、三相电流平衡和滤波等功能单元为一体的户外低压配电箱。并具体有以下方面独特效果：
1.彻底解决配网三相不平衡问题，大幅降低低压配电网线路损耗；
2.使无功达到就地平衡，功率因素可达0.99；
3.实时改善电压质量，稳定系统电压，提高配电质量，改善用电环境；
4.完美解决由于三相不平衡带来的变压器过载运行等问题，延长变压器寿命。
